АВР (за ток, не за добавена реалност)

Автор: ipolit
Дата: 26-04-18 10:47

Въпросът е свързан с фотография до степен осигуряване на ток за зареждане на батерията.

Та по същество. В службата имаме 2 независими електрозахранвания - основно и резервно. Има инсталиран и АВР. АВР-ът вероятно е настроен за работа с генератор, но ние сме свързани не към генератор, а към друг трафопост. Като спре токът, след 1 минута АВР-ът превключва на резервното захранване (все едно чака да запали генератора).
При възстановяване на тока, мигновено превключва от резервно към основно.
Според вас това ли правилният начин или трябва да се направи да превключва мигновено при отпадане, пък при възстановяване да чака, щото казаха, че може и така.
По принцип не ме бърка, обаче явно часовникът му нещо не е наред и понякога включва много късно, а вчера изобщо не включи (чаках го 3 минути и обърнах ръчно).

Отговори на това съобщение

Re: АВР (за ток, не за добавена реалност)

Автор: Crocodile
Дата: 26-04-18 11:01

Има време за сработване което се настройва , ако е прекалено кратко то при всеки пад на напрежение (включване на голями консуматори) ще има превключвания . Трабва да се избере оптимален вариант , при нас на работа е 5-6 сек. Щом не сте на генератор то варианта с моменталното превключване и по бавното въстановяване е по удачен.

Публикацията е редактирана (26-04-18 11:07)

Отговори на това съобщение

Re: АВР (за ток, не за добавена реалност)

Автор: baron_barbaron
Дата: 26-04-18 11:09

Зависи от консуматорите.. Принципно времето за превключване е променлива която се настройва точно според нуждите на консуматорите. Минута е много за палене на генератор..

Отговори на това съобщение

Re: АВР (за ток, не за добавена реалност)

Автор: wfw
Дата: 26-04-18 16:41

При нас има генератор, затова чакаме около минута преди да превключи на генератора, после чакаме 5 минути след като се появи тока и превключваме от генератор на мрежа. През дупката в превключванията от мрежа на генератор и обратно ползваме UPS-ите.

Отговори на това съобщение

Re: АВР (за ток, не за добавена реалност)

Автор: Crocodile
Дата: 26-04-18 18:23

При нас пък UPS-сите държат секциията с осветлението , аварийно и щатно . АВР-ра е автоматичен и превключва на резервно захранване почти веднага , генератора се включва когато се обесточат и двата трансформатора и се изключва когаго пред някой от въводните прекъсвачи на трансформаторите се появи напрежение . Точно това ми е работата , оперативен електротехник [smilie3]

[smilie3]

Отговори на това съобщение

Re: АВР (за ток, не за добавена реалност)

Автор: asahi
Дата: 26-04-18 21:08

Задачата се решава от проектанта на ел. системата според изискванията на консуматорите, както каза по-горе baron_barbaron. Настройките на защитите и автоматиката са в обяснителната записка на проекта, а ако са повече - в отделен документ.

По принцип времето за превключване може да се намалява до времето на затихване на преходните процеси. Ако трябва да се осигурят къси безтокови паузи за съоръжения, които не трябва да спират, например отговорни помпи, се взимат допълнителни мерки за овладяване на преходните процеси.

Ако тепърва ще се проектира е добре да се обърне внимание на Автоматичното Повторно Включване и на Отложеното Повторно Включване, особено в райони с чести превключвания.

Отговори на това съобщение

Re: АВР (за ток, не за добавена реалност)

Автор: lamerko
Дата: 26-04-18 21:17

Хм... пък нашия генератор е колкото малък гараж. И като спряха наскоро тока, голямата техника реши... абе нищо да не се случи [smilie18]

[smilie18]

Отговори на това съобщение

Re: АВР (за ток, не за добавена реалност)

Автор: mravunko
Дата: 26-04-18 21:28

като ще си ги мерим... нашия събира 2 тона нафта :D

Отговори на това съобщение

Re: АВР (за ток, не за добавена реалност)

Автор: ipolit
Дата: 26-04-18 21:38

Проектантът напусна преди да въведем сградата в експлоатация. Резервното захранване го направихме година по-късно. АВР-ът си беше нагласен, само го свързахме Не знам кой какви съображения е имал, аз съм по сървърите. Има UPS-и за всичко - 20 минути. Въппосът е, че АВР-ът един път трябваше да сработи и се издъни. Утре сутринта рано ще ида да тествам времето на релето и сепчудя на колко да го наглася, ама май клоня към 10 секунди. Обаче релето може да се настройва само за отложено включване, при възстановяване на основното захранване ще ппевключва мигновено.

Отговори на това съобщение

Re: АВР (за ток, не за добавена реалност)

Автор: asahi
Дата: 26-04-18 22:21

Щом има UPS може и по-дълго да го оставиш. Така ще пропускаш някои неуспешни включвания и пренапрежения след аварии по енергосистемата.

Отговори на това съобщение

Re: АВР (за ток, не за добавена реалност)

Автор: hotsnail
Дата: 27-04-18 00:28

След последните развития в енергетиката предполагам подобни теми ще станат ежедневие и всички фотографии, компютърджии, сметкаджии и други ще станем експерти електротехници.....

ПП ама верни не е много фотографска тая тема. Макар да признавам, че е визионерска

Отговори на това съобщение

Re: АВР (за ток, не за добавена реалност)

Автор: ipolit
Дата: 27-04-18 08:13

Тествах, времевото реле работи коректно. Обаче е прецакано едно друго реле, което управлява котвата.

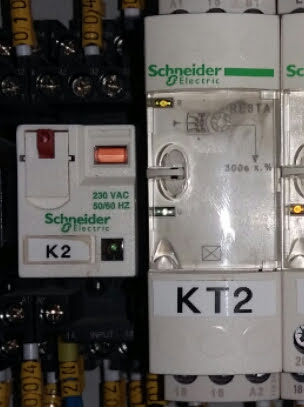

https://photo-forum.net/static/site_pics/2018-04/1524805827_relay.jpg

Това, на което пише К2.
2 пъти не сработи, 2 пъти сработи. След удар по него сработва.
И на него няма никакъв номер. Имате ли идея какво е, че да поръчам друго?

edit: Намерих го - RXM4AB2P7

Публикацията е редактирана (27-04-18 09:20)

Отговори на това съобщение

Re: АВР (за ток, не за добавена реалност)

Автор: asahi
Дата: 27-04-18 10:08

Това е реле от 10 лева за общо предназначение. В тази схема нито ще щрака много, нито вижда някакво натоварване. Може да се повреди от фабричен дефект. Виж куплунга отзад, как са свързани проводниците, някоя хлабава връзка.
